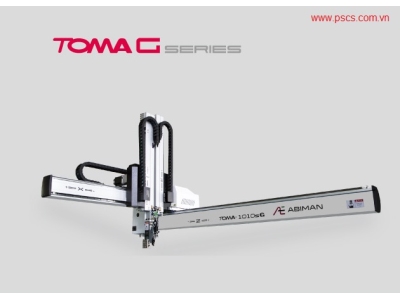

TOMA 10kg G Series

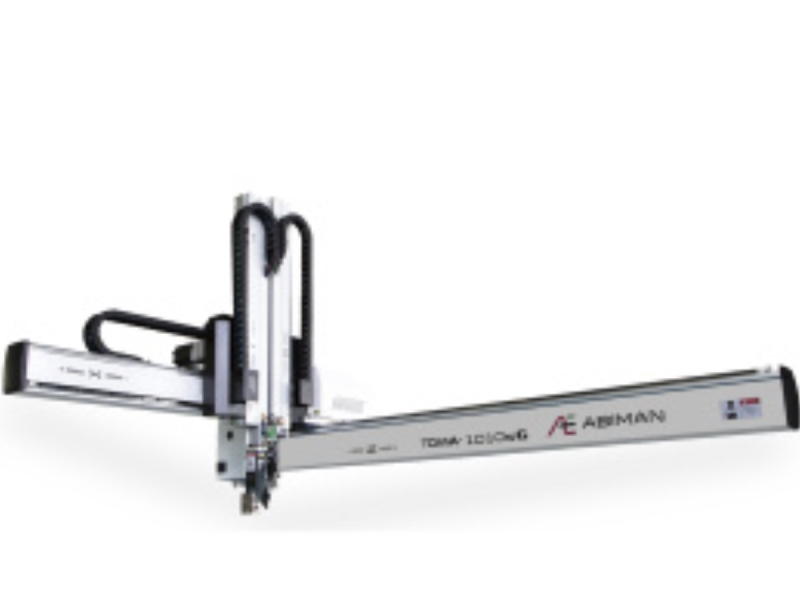

Robot gắp sản phẩm với toàn bộ trục điều khiển bằng AC Servo
All - axis AC servo manipulator

THÔNG TIN SẢN PHẨM

Ứng dụng chính:

Thông số kỹ thuật:

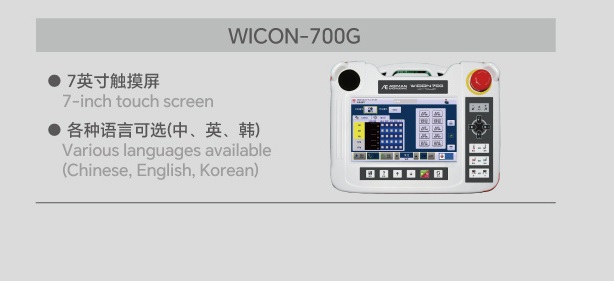

Bộ điều khiển WICON-700G:

Thông số kỹ thuật chung:

Model	Hành trình lên xuống (mm)	Hành trình trước/sau (mm)	Hành trình ngang (mm)	Tiêu thụ khí (NL/chu kỳ)	Công suất tiêu thụ (KVA)	Tải trọng (Kg)	Trọng lượng (Kg)
TOMA-1008 G	800	600	1400	4.6	2.2	10	160
TOMA-1008S G	800	600	1600	4.6	2.2	10	165
TOMA-1010 G	1000	800	1600	4.6	3.0	10	180
TOMA-1010S G	1000	800	2000	4.7	3.0	10	193
TOMA-1013 G	1300	1000	2000	4.7	3.0	10	175
TOMA-1013S G	1300	1000	2200	4.7	3.0	10	185
TOMA-1015 G	1500	900	2200	4.7	3.0	10	207
TOMA-1015S G	1500	910	2500	4.8	3.0	10	217

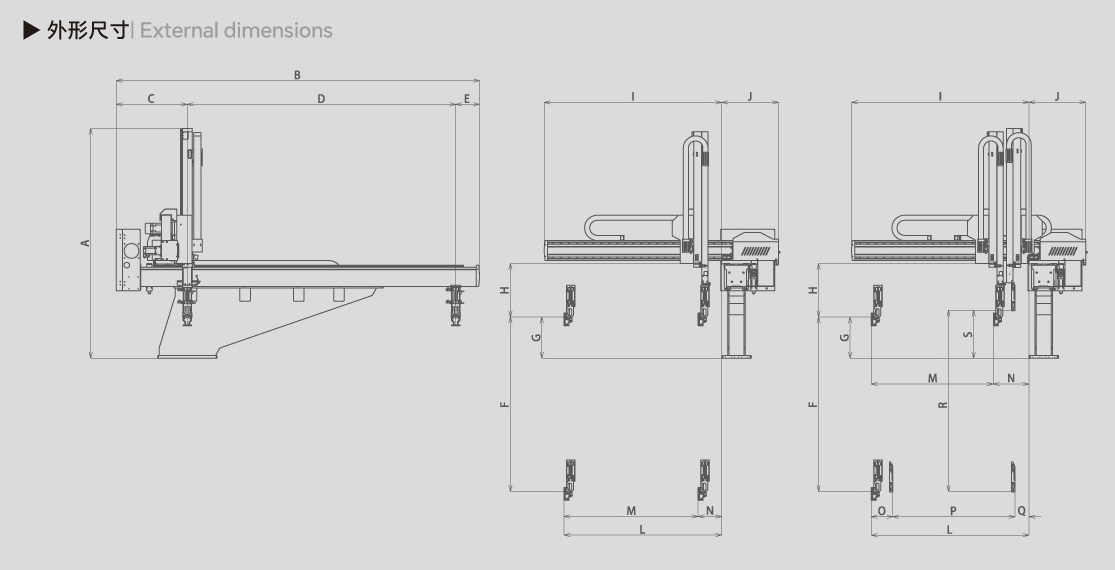

▶ Thông số kích thước ngoài | Outer dimensions

Mẫu máy (Model)	A	B	C	D	E	F	G	H	I	J	L	M	N	O	P	Q	R	S
TOMA-1008 G	1233	2109	531	1400	178	800	200	300	922	424	763	600	163	-	-	-	-	-
TOMA-1008s G	1258	2108	531	1400	178	800	200	300	922	424	763	510	253	145	510	108	850	250
TOMA-1010 G	1333	2309	531	1600	178	1000	200	300	1122	424	967	800	167	-	-	-	-	-
TOMA-1010s G	1358	2309	531	1600	178	1000	200	300	1122	424	967	710	257	152	710	105	1050	250
TOMA-1013 G	1681	2709	531	2000	178	1300	300	400	1322	424	1176	1000	176	-	-	-	-	-
TOMA-1013s G	1706	2709	531	2000	178	1300	300	400	1322	424	1176	910	256	161	910	105	1350	350
TOMA-1015 G	1781	2909	531	2200	178	1500	300	400	1322	424	1176	1000	176	-	-	-	-	-
TOMA-1015s G	1806	2909	531	2200	178	1500	300	400	1322	424	1176	910	256	161	910	105	1550	350

👉 Các cột A, B, C, D, …, S trong bảng là kích thước ngoài (mm).
