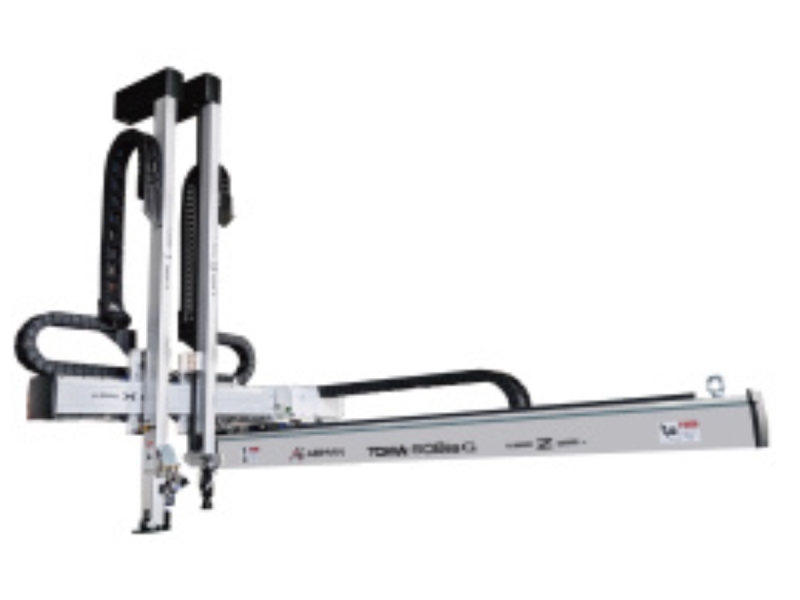

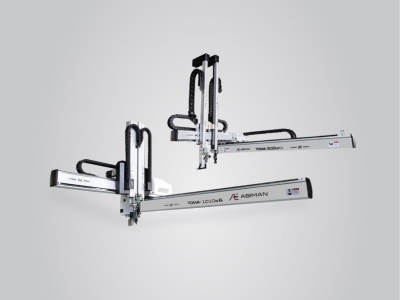

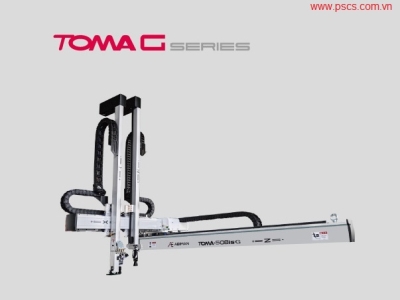

TOMA 5kg G Series

Robot gắp sản phẩm dùng Servo AC một trục
Single axis AC Servo Take-out Robot

THÔNG TIN SẢN PHẨM

Ứng dụng chính:

Thông số kỹ thuật:

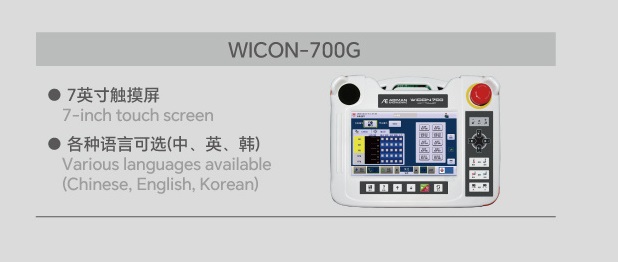

Bộ điều khiển WICON-700G:

Thông số chung (General specifications):

Model	Hành trình lên xuống (mm) Vertical	Hành trình ngang Crosswise (mm)	Hành trình dọc Traverse (mm)	Tiêu thụ khí (Nl/cycle)	Công suất tiêu thụ tối đa (kVA)	Tải trọng (kg)	Trọng lượng (kg)
TOMA-506i G	600	600	1200	4.6	1.5	5	122
TOMA-506is G	P:600 / R:650	P:460 / R:460	1200	4.7	2.3	5	136
TOMA-508i G	800	600	1400	4.6	1.5	5	130
TOMA-508is G	P:800 / R:850	P:460 / R:460	1400	4.7	2.3	5	142
TOMA-510i G	1000	800	1600	4.6	1.5	5	136
TOMA-510is G	P:1000 / R:1050	P:660 / R:660	1600	4.7	2.3	5	150

(Chú thích: P = Product side, R = Runner side)

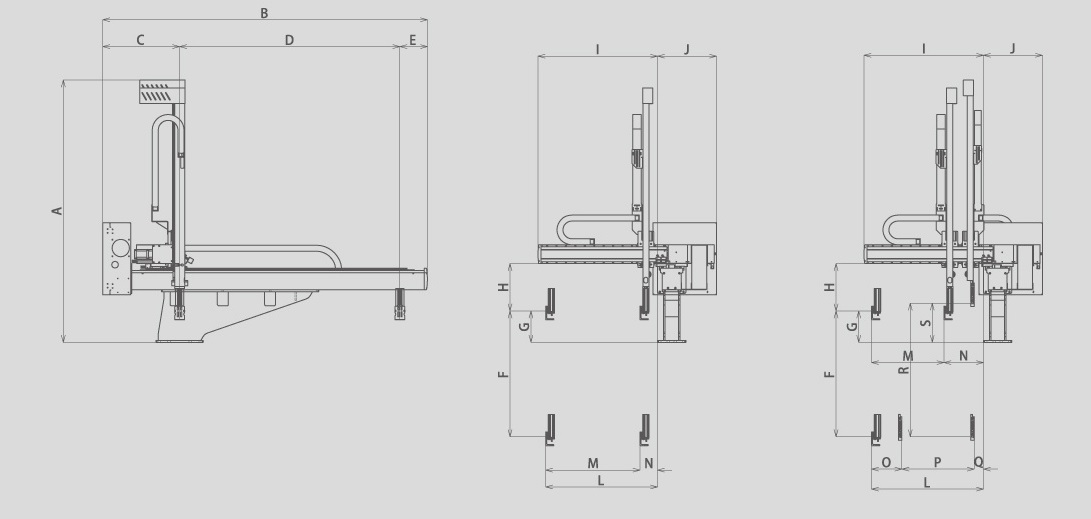

Kích thước ngoài (External / Outer dimensions):

Model	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S
TOMA-506i G	1417	1865	489	1200	176	600	200	300	300	760	375	712	460	252	193	460	59	850	250
TOMA-506is G	1467	2045	489	1200	176	600	200	300	300	760	375	712	460	252	193	460	59	850	250
TOMA-508i G	1617	2065	489	1400	176	800	200	300	300	760	375	712	460	252	193	460	59	850	250
TOMA-508is G	1667	2245	489	1400	176	800	200	300	300	760	375	712	460	252	193	460	59	850	250
TOMA-510i G	1817	2265	489	1600	176	1000	200	300	300	912	375	912	460	252	193	660	59	1050	250
TOMA-510is G	1867	2265	489	1600	176	1000	200	300	300	912	375	912	460	252	193	660	59	1050	250
